Localizzare e contrassegnare le risorse sotterranee

Gamma completa di localizzatori Dynatel™, marker di punti e nastri per marcatura di percorsi rilevabili EMS

Chiedi a uno specialista 3M

Localizzatori e marcatura di utility

Scopri una gamma completa di localizzatori di utility, marker di punti e nastri per marcatura di percorsi. Soluzioni per la manutenzione e la tracciabilità della localizzazione di cavi, tubazioni e risorse sotterranee.

Localizzare rapidamente le risorse sotterranee

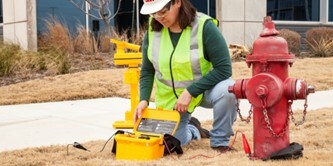

I localizzatori 3M™ Dynatel™ Serie XE consentono di localizzare rapidamente le risorse sotterranee. Sono dotati di ricevitori con tecnologia wireless Bluetooth®, software migliorato e funzionalità GPS. Tutti i modelli sono disponibili sia sotto forma di kit completi comprensivi di trasmettitore, che come localizzatori autonomi.

Scopri di più

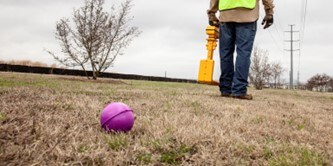

Marcatura dei punti di interesse

A differenza delle tecniche che impiegano le caratteristiche della superficie, mappe e altri metodi di registrazione della posizione, i nostri marker di punti 3M™ EMS sono un punto di riferimento su cui poter fare affidamento. Accedi a tutte le informazioni sul campo tramite un Localizzatore 3M™ Dynatel™ con tecnologia iD o mediante caricamento e utilizzo con il tuo sistema GIS.

Scopri di più

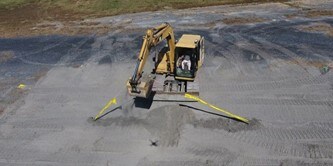

Marcatura e localizz. percorso tubi e condutture plastica sotterranei

Il nastro Warning 3M™ EMS Serie 7900-XT e il nastro Caution Serie 7900 forniscono una soluzione praticamente priva di manutenzione per la marcatura e la localizzazione del percorso di tubi e condutture in plastica sotterranei. Insieme aiutano a eliminare i problemi e i costi associati al cavo tracciante e alle stazioni di prova.

Scopri di più

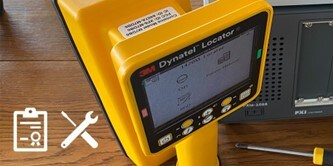

Manutenzione e riparazione dei localizzatori 3M™ Dynatel™

Manutenzione dei localizzatori 3M™ Dynatel™ in Europa, Medio Oriente e Africa. Il nostro partner Communication Line in Belgio è responsabile della centralizzazione di tutte le richieste di calibrazione e manutenzione per i localizzatori 3M™ Dynatel dell'area EMEA. Fai clic qui per registrarti o per saperne di più.

Registrati qui

Brochure su localizzazione e marcatura

Scarica la brochure (PDF, 3.2 MB)
Volantino Nastro di avvertenza 3M™ EMS (sistema di marcatura elettronica)

Scarica il volantino (PDF, 343 KB)
Volantino su localizzazione e marcatura, settore idrico

Scarica il volantino (PDF, 680 KB)
Volantino delle soluzioni per sistemi di localizzazione e marcatura

Scarica il volantino (PDF, 664 KB)

Domande frequenti sui localizzatori e i marcatori 3M™

Qual è il miglior localizzatore di utility?
Per una localizzazione efficiente è fondamentale disporre di un sistema veloce, semplice e affidabile che fornisca risultati precisi e costanti. Ed è qui che entrano in gioco le soluzioni 3M™ per la localizzazione e la marcatura.
3M™ Dynatel™ è un partner primario da oltre 50 anni per le soluzioni di localizzazione e marcatura, che offre sistemi innovativi per il rilevamento delle griglie.
I prodotti per la localizzazione e la marcatura 3M sono progettati per LOCALIZZARE e IDENTIFICARE le reti sotterranee, ad esempio quelle di elettricità, gas, acqua e telecomunicazioni, incluse le reti non metalliche.
- Consente di individuare sia i cavi sotterranei sia i marker di punti 3M™ EMS
- Legge, scrive e localizza i marker iD 3M™
- Comunicazioni GPS e Bluetooth® integrate
- Ampio display grafico, retroilluminato ad alta risoluzione
- Dispone di una batteria ricaricabile per trasmettitori e ricevitori
- Utilizza il localizzatore 3M™ Dynatel™ Serie 7000X per individuare il nastro di segnalazione EMS 3M™ Serie 7900 e 7900-XT
Come funziona un localizzatore di cavi/tubi sotterranei?
Per localizzare cavi e tubi sotterranei con il localizzatore 3M™, è necessario applicare un segnale attivo ai cavi e ai tubi tramite un trasmettitore 3M™ impostato su una frequenza specifica e quindi rilevare il segnale con il localizzatore 3M™.

Sono disponibili tre modi principali per applicare un segnale con il trasmettitore 3M™:

Metodo di connessione diretta: Il cavo di collegamento diretto verrà collegato al trasmettitore. Il cavo rosso del cavo di collegamento diretto verrà collegato al cavo o al tubo, mentre il cavo nero verrà collegato al picchetto di terra.
Metodo Dyna Coupler: Il Dyna Coupler con il Coupler Cable verrà collegato al trasmettitore. Il Dyna Coupler verrà fissato attorno al cavo e indurrà un segnale sul tubo o sul cavo.
Metodo di induzione: Non viene stabilita alcuna connessione con il trasmettitore. Il trasmettitore verrà posizionato sulla parte superiore del percorso con un'alta frequenza selezionata. Il trasmettitore genera onde elettromagnetiche che vengono iniettate nel terreno e accoppiate al cavo o al tubo.
A quale profondità va sotterrato il nastro di avvertenza in ambito elettrico?
La profondità massima di lettura del nastro per marcatura di percorsi rilevabile 3M™ EMS è di 1,2 metri. Per la sua funzione di avvertimento, il nastro viene solitamente posizionato molto più vicino alla superficie, per garantire che sia facilmente raggiungibile e impedire ulteriori danni alle risorse sotterranee.

Quali sono i codici colore per i marcatori di punti sotterranei?

I diversi colori rappresentano le diverse utility presenti nell'infrastruttura sotterranea.
La tabella fornisce una panoramica di questa caratteristica: un marker EMS giallo rappresenta un'azienda di distribuzione del gas, mentre un marker EMS arancione rappresenta un'azienda di telecomunicazioni.

I codici colore non sono stati selezionati e determinati da 3M™, ma sono specifiche globali dell'A-P-W-A, ovvero dell'American Public Works Association e dello standard ANSI Z535.1 Safety Color Code.

Codifica colore	Utility	Frequenza
Viola	Uso generico	66,35 kHz
Nero/Arancione	CATV	77,0 kHz
Giallo	Gas	83,0 kHz
Arancione	Telecomunicazioni	101,4 kHz
Verde	Acque di scarico	121,6 kHz
Blu	Acqua	145,7 kHz
Rosso	Potenza CE	134,0 kHz
Rosso	Potenza	169,8 kHz
